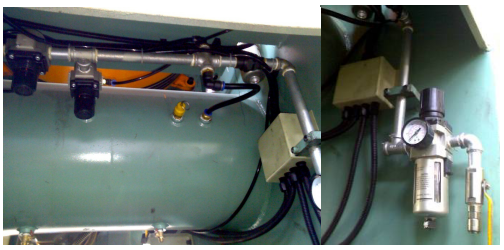

一、原先气源配置方案效果图：

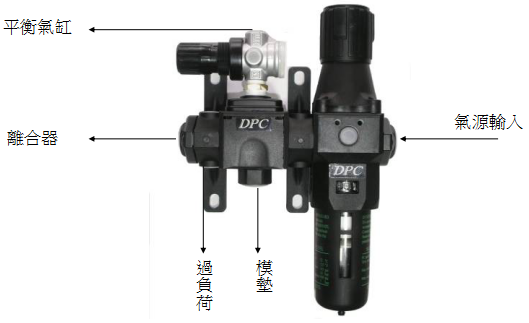

二、模组化气源配置方案效果图

气源需求：过滤减压阀（带金属杯）+四通+小减压阀S200+固定座

三、模组化气源配置技术说明：

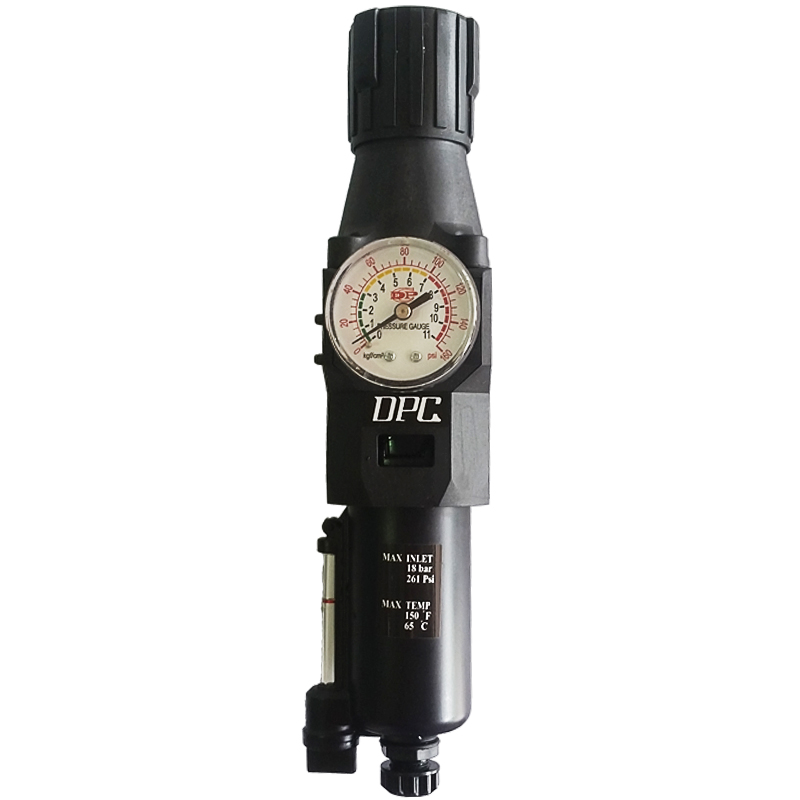

1.使用过滤减压阀Pa600（除尘、除水且除油提供干净且稳定压力的空气源供后端使用，选配带自动排水器及金属杯的过滤器。）

a.因为管路一般很长，管路中仍然存在许多水份与杂质，人工成本不断上涨，很难控制人为的排水，因此建议用自动排水器。

b.冲压件一般使用304、羊白铜生产，因此其清洗模具与产品上的喷油都是使用有挥发性的油品，pc杯体乃属结晶性材质，遇此油品将易造成漏气，因此建议使用金属杯。

2.四通（分别提供不同压力给平衡器缸及其他需求使用，单独一个四通）

a.省去中间的安装管路

b.统一出口让管路更美观

c.可以提供一大流量出口供模垫装置使用

3.安装（超负荷、压力开关等输出，使用一个固定座）

a.可直接打孔安装在机台上而不需再銲接安装钢板

b.由DPC模组化搭配可省去安装的工时与降低漏气的现象，更不用再担心久用镀锌管所产生的铁屑流到后端产品上，影响品质，增加维修成本

4.小减压阀（平衡气缸用）

a.前面的过滤减压阀流量较大,可补足后段平衡气缸压力使用,故选用较小的减压阀

5.油雾器（提供离合器润滑使用）

a.使用中可加油不需停机

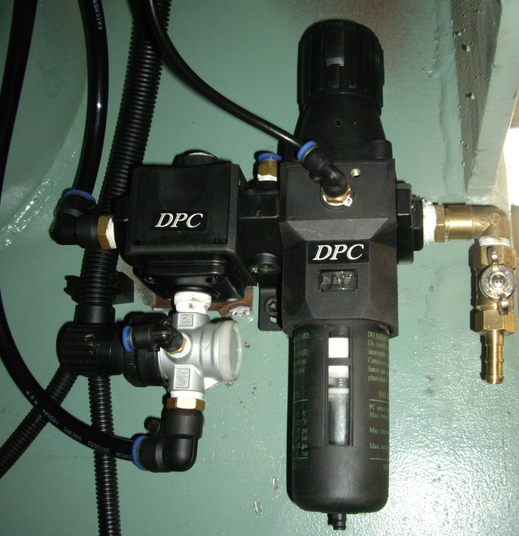

四、气源配置完成后效果图：
