弹簧式自动排水器工作原理是靠气压力和弹簧力的合力来启动排水机构进行自动排水，下图所示为弹簧式自动排水器结构原理图。

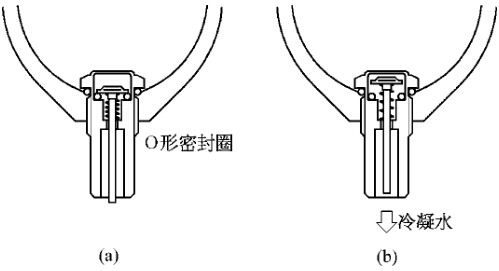

弹簧式自动排水器结构原理图

a-有气压 b-无气压

(a)所示为滤杯中有气压时，活塞在气压作用下压紧在O形密封圈上，把排水通道关闭。(b)所示为气动回路排气时滤杯内的气压下降，弹簧把活塞顶起，打开排水通道，排出积水。上海皇祥是台湾DPC气动元件生产厂家中国区总代理，拥有32项多国专利，持续研发生产三联件42年，专业老品牌值得您的信赖！
