气动减压阀工作原理

气动减压阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动减压阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

气动减压阀工作原理：

气动减压阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动减压阀的调节部件，它直接与调节介质接触，调节该流体的流量。气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。

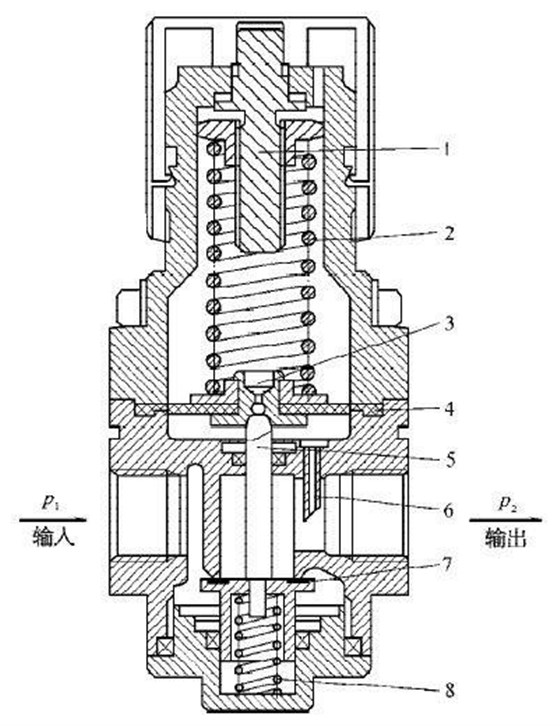

1、调节手柄；2、调压弹簧；3、溢流阀；4、膜片；5、阀杆；6、反馈导管；7、进气阀门；8、复位弹簧
